3A規格ヘルールガスケット
他の材質：シリコン/EPDM/FKM・PTFE＆EPDMサンドタイプも取扱しています。
| 口径 | A（内径） |
|---|---|
| 1/4″ | 5.1 |
| 3/8″ | 7.8 |
| 1/2″ | 9.5 |
| 3/4″ | 16.0 |
- 特殊な寸法（φ4.0～φ16.0）も取り扱っております。（PTFEのみ）
- 大口径（1″～6″）も取り扱っております。
- シリコン/EPDM/サンド：FDA/USP （NEWMAN SANITARY社製）
- Tuf-Steel（Rubber Fab社製）
- 少数のご発注も承りますのでお問い合わせください。
- ご希望により材料証明書をお付けします。
3A規格へルールガスケット 寸法図
3A規格 ヘルールガスケット 寸法例一覧（mm）
IOTでは、3A規格のへルールガスケットを様々な寸法で製作、販売しております。
※厚み4.3mmはPTFE製
| 材質 | 口径 | A（内径） | 型式 | 納期 | 製造 | 対応規格/証明書 | 外観 |
|---|---|---|---|---|---|---|---|

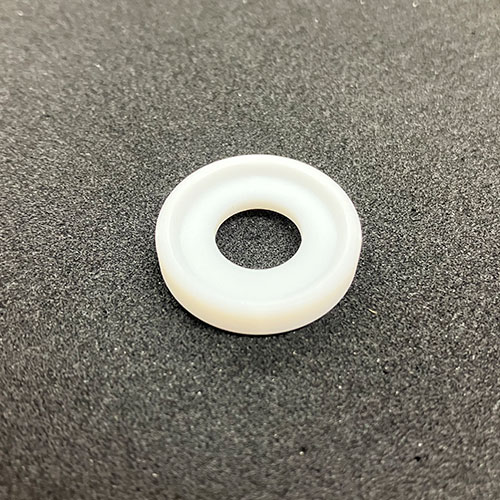

| PTFE | 1/4″ | φ4.5 | 3A-GK-PTFE-4.5 | ☆標準品 | IOT製 |
・FDA ・USP ClassⅥ ・分析試験成績書 ・動物性由来物質 不使用証明 |
|
| 1/4″ | φ5.1 | 3A-GK-PTFE-5.1 | ☆標準品 | ||||
| 3/8″ | φ7.8 | 3A-GK-PTFE-7.8 | ☆標準品 | ||||
| 1/2″ | φ9.5 | 3A-GK-PTFE-9.5 | ☆標準品 | ||||
| 3/4″ | φ16.0 | 3A-GK-PTFE-16.0 | ☆標準品 | ||||
| 1″ | 約φ22.8*2 | – | ☆標準品 | 海外製*1 |
・FDA ・USP ClassⅥ ・動物性由来物質 不使用証明 |
||
| 1 1/2″ （1.5″） |
約φ35.2*2 | – | ☆標準品 | ||||

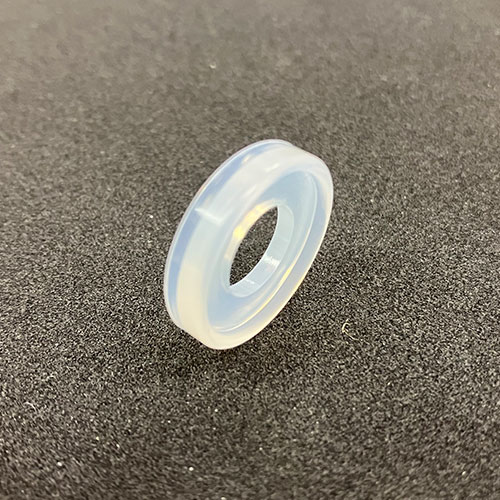

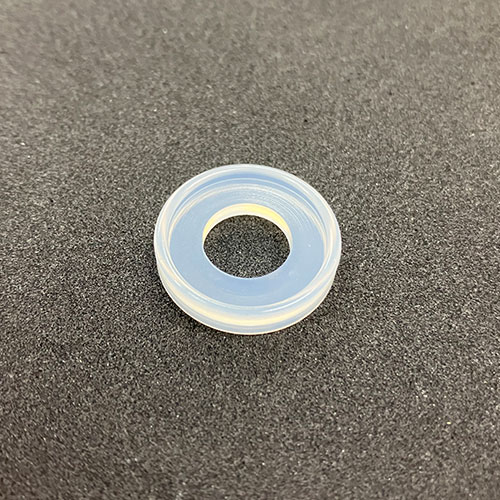

| シリコン | 1/4″ | 約φ6.0*2 | 3A-GK-SI-0025 | ☆標準品 | 海外製*1 |
・FDA ・USP ClassⅥ ・動物性由来物質 不使用証明 |
|
| 3/8″ | 約φ9.5*2 | 3A-GK-SI-0375 | ☆標準品 | ||||
| 1/2″ | 約φ11.0*2 | 3A-GK-SI-0050 | ☆標準品 | ||||
| 3/4″ | 約φ16.0*2 | 3A-GK-SI-0075 | ☆標準品 | ||||
| 1″ | –*2 | – | 2～3週間 | ||||
| 1 1/2″ （1.5″） |
–*2 | – | 2～3週間 | ||||

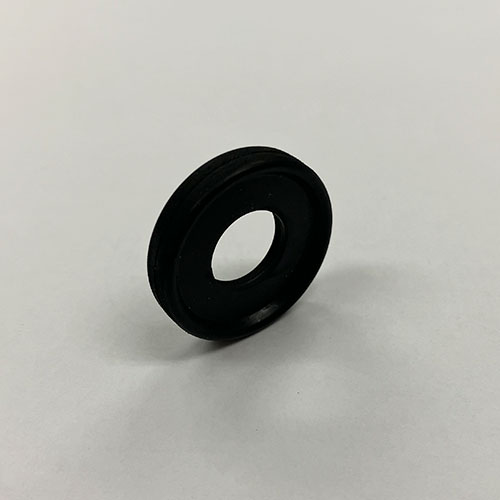

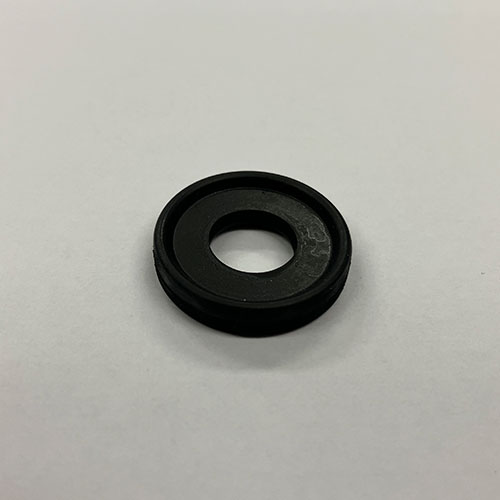

| EPDM | 1/4″ | 約φ6.0*2 | 3A-GK-EPDM-0025 | ☆標準品 | 海外製*1 |
・FDA ・USP ClassⅥ ・動物性由来物質 不使用証明 |
|
| 3/8″ | 約φ9.5*2 | 3A-GK-EPDM-0375 | ☆標準品 | ||||
| 1/2″ | 約φ11.0*2 | 3A-GK-EPDM-0050 | ☆標準品 | ||||
| 3/4″ | 約φ16.0*2 | 3A-GK-EPDM-0075 | ☆標準品 | ||||
| 1″ | –*2 | – | 2～3週間 | ||||
| 1 1/2″ （1.5″） |
–*2 | – | 2～3週間 | ||||

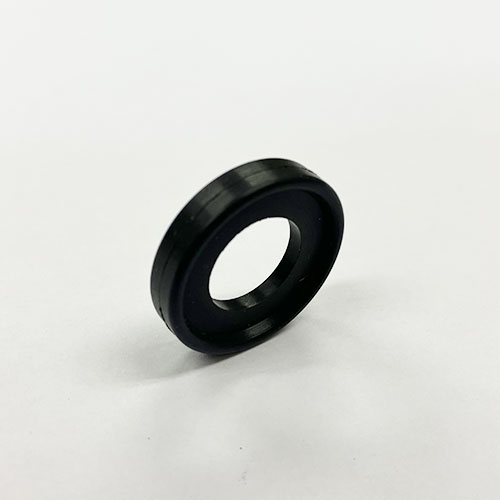

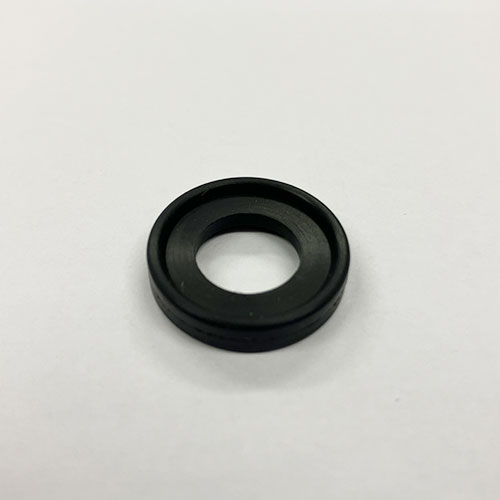

| FKM （バイトン™） |
1/2″ | 約φ11.0*2 | 3A-GK-FKM-0050 | ☆標準品 | 海外製*1 |
・FDA ・USP ClassⅥ ・動物性由来物質 不使用証明 |
|
| 3/4″ | 約φ16.0*2 | 3A-GK-FKM-0075 | ☆標準品 | ||||
| 1″ | –*2 | – | 2～3週間 | ||||
| 1 1/2″ （1.5″） |
–*2 | – | 2～3週間 | ||||

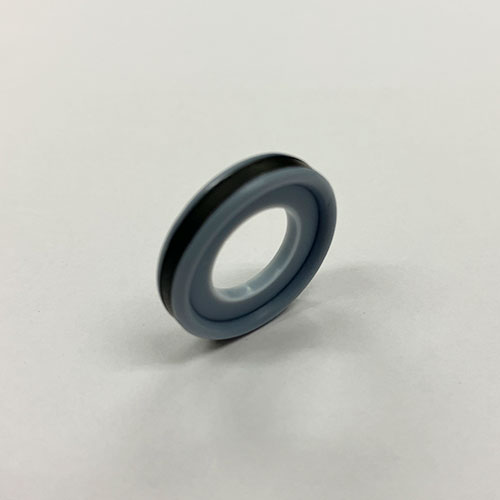

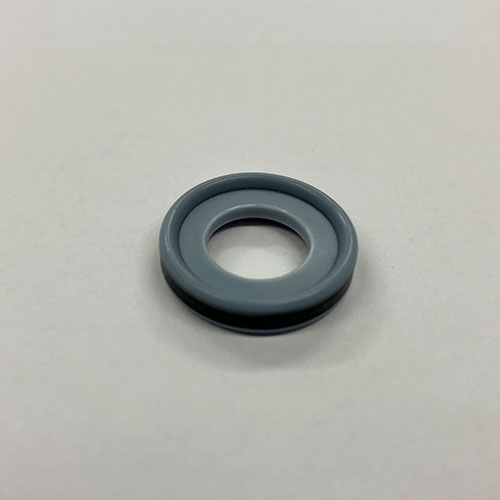

| PTFE/EPDM サンド |
1/2″ | 約φ11.0*2 | 3A-GK-GR-0050 | ☆標準品 | 海外製*1 |
・FDA ・USP ClassⅥ ・動物性由来物質 不使用証明 |
|
| 3/4″ | 約φ16.0*2 | 3A-GK-GR-0075 | ☆標準品 | ||||
| 1″ | –*2 | – | 2～3週間 | ||||
| 1 1/2″ （1.5″） |
–*2 | – | 2～3週間 | ||||
| Tuf-Steel® | 1/2″ | φ9.65*3 | – | ☆標準品 | 海外製*1 |
・FDA ・USP ClassⅥ ・動物性由来物質 不使用証明 |
|
| 3/4″ | φ15.7*3 | – | ☆標準品 | ||||
| 1″ | φ22.8*3 | – | 2～3週間 | ||||
| 1 1/2″ （1.5″） |
φ35.5*3 | – | 2～3週間 |
【納期について】
- 標準品は在庫がございます。営業日3～4日にて納品いたします。
- 輸入品において国内在庫が無い場合は2～3週間かかります。
- 納期2～3週間の製品も少数であれば国内在庫がある場合もございます。
- 1個からのご注文を承ります。
【注記】
- 1：海外製は数社取り揃えております。在庫状況により納期が2～3週間かかる場合がございます。
- 2：海外製は一部、図面、寸法を公開しておりません。弊社実測値になります。
1.5″以上（2″～6″）もお取り寄せ可能です。 - 3：Tuf-Steel®製はメーカー公表値です。
【その他寸法について】
- 2″以上のへルールガスケット（2″、2.5″、3″、4″、6″）もお取り寄せ可能です。
3A規格 PTFEガスケット特殊寸法表（mm）
お客様のご要望によって様々なサイズ（1″未満の小口径）のPTFEガスケットを製作しております。ご利用の流体の温度や用途によって潰れシロを考慮した設計で製作しております。下記の表は実績です
| 対象 口径 |
A（内径） | 納期 |
|---|---|---|
| 1/8″ | φ3.0 | ☆在庫品 |
| φ3.3 | ☆在庫品 | |
| φ3.5 | ☆在庫品 | |
| 1/4″ | φ4.0 | ☆在庫品 |
| φ4.5 | ☆在庫品 | |
| φ5.5 | ☆在庫品 | |
| 3/8″ | φ6.5 | ☆在庫品 |
| φ7.0 | ☆在庫品 | |
| 1/2″ | φ10.1 | ☆在庫品 |
| φ10.5 | ☆在庫品 | |
| φ11.0 | ☆在庫品 | |
| φ12.0 | ☆在庫品 |
【対応規格/証明書】
- 分析試験成績書
- 動物性由来物質不使用証明
【納期について】
- 標準品は在庫がございます。営業日3～4日にて納品いたします。
- 上記、在庫品は1個からのご注文を承ります。
【その他寸法について】
- 上記以外のφ3.0～φ16.0までのご希望のサイズで特注で製作いたします。サイズ指定の特注品の場合納期が1～1.5ヵ月掛かります。
- 個数は50個単位から承ります。
