GEMU手動式ダイヤフラムバルブ（樹脂アクチュエーター）
- 流体とアクチュエータを密閉隔離
- 流体方向と取付け姿勢は任意
- 特許取得済みのシールアジャスター（US-Pat. 5 377 956）により長寿命のダイヤフラム
- バルブボディはマルチポートデザイン（M ブロックまたは T 仕様）またはタンクボトムバルブボディとしても用意
共通仕様
| ボンネット | 多回転ハンドル式 | ||||
|---|---|---|---|---|---|
| 使用流体温度 | -10～100℃ | ||||
| 最高洗浄温度 | 150℃ | ||||
| 接液部材質 |
|
||||
| 配管接続 | Butt weld、サニタリーへルール継手、JISフランジ 3A規格へルール他各種 |
選定表
手動式バルブ 詳細仕様
| 弁構造 | ダイヤフラム二方切替弁 | ||||
|---|---|---|---|---|---|
| 使用流体 | 低粘度液体、不活性ガス | ||||
| 使用流体最高圧力 | 0.6MPa | ||||
| 使用流体温度 | -10～100℃以下 | ||||
| 最高洗浄温度 | 150℃以下 | ||||
| 接液部材質 |
|
||||
| 金属接液部処理 | バフ#400研磨＋電解研磨 | ||||
| 駆動方式 | 多回転ハンドル式（ハンドルストッパー付） | ||||
| 配管接続 | Butt Weld、ISOサニタリーへルール、JISフランジ、3A規格へルール等 |
| 口径 | Cv値 |
|---|---|
| 8A | 2.5 |
| 10A | 3.8 |
| 15A | 4.6 |
| 1.0S | 14.6 |
| 1.5S | 34.4 |
| 2.0S | 59.0 |
| 2.5S | 79.9 |
| 3.0S | 101.5 |
| 4.0S | 220.0 |
| 口径 | 取付角度 |
|---|---|
| 8A | 64° |
| 10A | 66° |
| 15A | 72° |
| 1.0S | 59° |
| 1.5S | 64° |
| 2.0S | 66° |
| 2.5S | 66° |
| 3.0S | 71° |
| 4.0S | 70° |
基本型式【ISO接続 / 樹脂製アクチュエータ】
| 口径 | 基本型式 | ダイヤフラム | アクチュエータ | 接続 | 接液部 仕上げ |

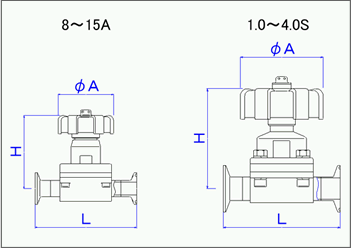

寸法 | ||
|---|---|---|---|---|---|---|---|---|
| H | L | ΦA | ||||||
| 8A | 601/8/D3640 | 54：PTFE 3A：EPDM |
0：手動式 | 0：butt weld 1：へルール 3：フランジ |
1：バフ研磨 2：電解研磨 3：コーティング |
60 | 90 | 32 |
| 10A | 612/10/D8H40 | 54/5M：PTFE 13：EPDM |
79 | 108 | 60 | |||
| 15A | 612/15/D8H40 | 79 | 108 | 60 | ||||
| 1.0S | 673/25/D8F40 | 108 | 127 | 90 | ||||
| 1.5S | 673/40/D8F40 | 127 | 159 | 114 | ||||
| 2.0S | 673/50/D8F40 | 146 | 190 | 140 | ||||
| 2.5S | 673/65/D3540 | 285 | 232 | 215 | ||||
| 3.0S | 673/80/D3540 | 285 | 254 | 215 | ||||
| 4.0S | 673/100/D3540 | 330 | 361 | 215 | ||||
基本型式【3A規格接続 / 樹脂製アクチュエータ】
| 口径 | 基本型式 | ダイヤフラム | アクチュエータ （駆動タイプ） |
接続 | 接液部 仕上げ |
|---|---|---|---|---|---|
| 3A-1/4″ | 601/8/D5940 | 54：PTFE 3A：EPDM |
0：手動式 | 0：butt weld 1：へルール 3：フランジ |
1：バフ研磨 2：電解研磨 3：コーティング |
| 3A-3/8″ | 601/10/D5940 | ||||
| 3A-1/2″ | 601/15/D5940 | ||||
| 3A-3/4″ | 612/20/D5940 | 54/5M：PTFE 13：EPDM |
