PFAライニングダイヤフラムバルブ
- 接液部は全てPFA、PTFEで高純度薬液、腐食性流体に適しています。
- ダイヤフラムの耐久性が高く、長期間の使用に耐えられる設計です。
- スパークテストを全てのロットで実施しており、静電破壊に対して対策しております。
- ポジショナーを付けて、流量コントロールなどの用途で使用可能です。
PFAライ二ングダイヤフラムバルブ
| サイズ | 15A、20A、25A、32A、40A、50A |
|---|---|
| 接続 | JIS10K RF、ANSI、DINフランジ |
| 駆動部材質 | SUS、樹脂 |
| 本体材質 | ステンレス（SCS14A） |
| 接液部本体材質 | PFAライニング |
| 接液部ダイヤフラム材質 | PTFE / EPDM or FKM（バックアップゴム） |
| 駆動部 | 手動、自動（NC、NO、複作動）、電動（ON-OFF、コントロール） |
| 使用温度 | -10～150℃ |
| 最高使用圧力 | MAX1.0MPa ※選定条件によります |
リミットスイッチ、ポジショナー付オプションあり

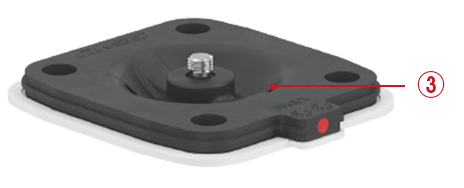

PFAライニングダイヤフラムバルブ構造
-
- 電動、手動、自動など様々なアクチュエーターが搭載可能です。
- SUS、樹脂など用途に合わせて材質の選択が可能です。
- 各種アンサーバック用スイッチ、流量制御が可能なコントローラー付のオプションもございます。
-
- リークポートを標準で搭載しております。万が一ダイヤフラムが破損した場合、リークポートで検出可能です。
-
- 耐久性に優れ、リークが起きにくい設計です。
- 真空アプリケーション下に強い構造です。
-
- PFAライニングの厚みは3mm前後になっており、耐浸透に強い設計です。
PFAライニングダイヤフラムバルブ寸法
＜手動タイプ＞

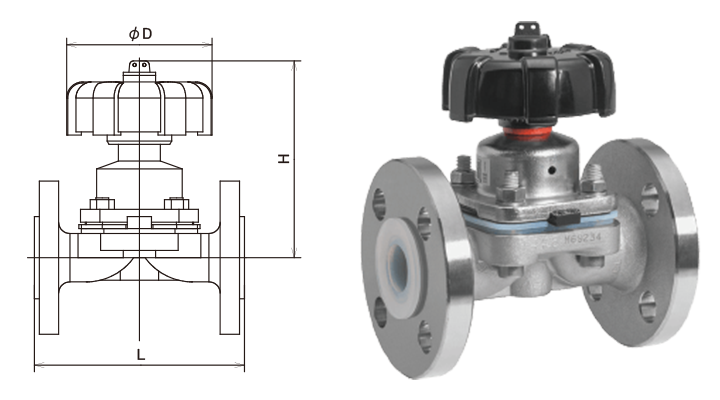

673型 樹脂製ハンドル
| 呼び径 | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| L（mm） | 130 | 150 | 160 | 180 | 200 | 230 |
| H（mm） | 122 | 124.5 | 127 | 152 | 156 | 178 |
| ΦD（mm） | 90 | 90 | 90 | 114 | 114 | 140 |

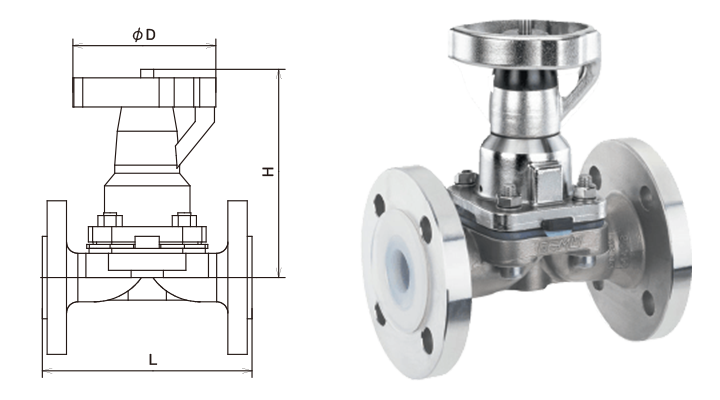

654型 SUS製ハンドル
| 呼び径 | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| L（mm） | 130 | 150 | 160 | 180 | 200 | 230 |
| H（mm） | 129 | 131 | 134 | 178 | 182 | 213 |
| ΦD（mm） | 92 | 92 | 92 | 114 | 114 | 132 |
＜自動タイプ＞

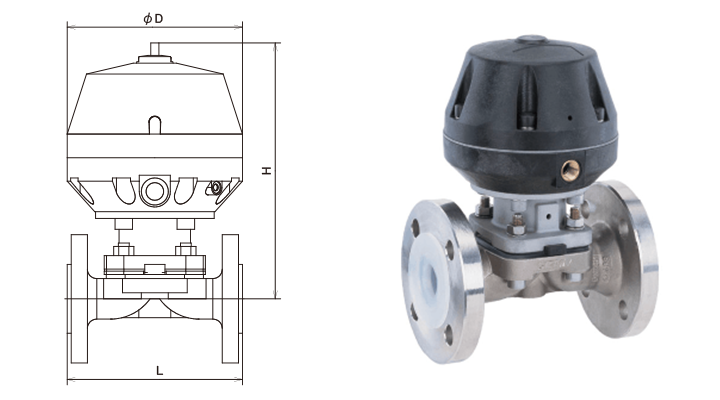

687型 樹脂製アクチュエーター
| 呼び径 | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| L（mm） | 130 | 150 | 160 | 180 | 200 | 230 |
| H（mm） | 190 | 192 | 195 | 242 | 246 | 285 |
| ΦD（mm） | 130 | 130 | 130 | 171 | 171 | 211 |

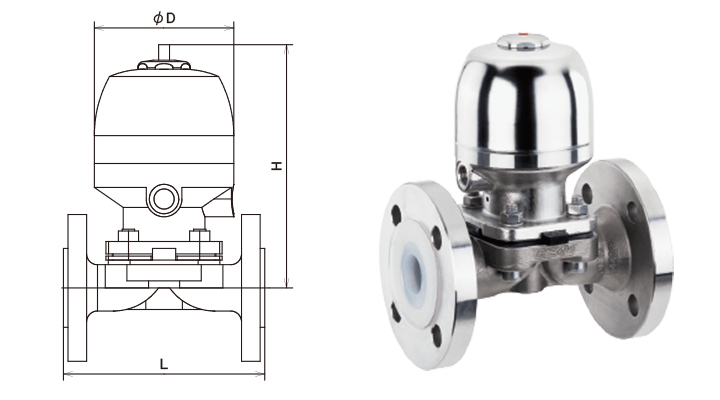

650型 SUS製アクチュエーター
| 呼び径 | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| L（mm） | 130 | 150 | 160 | 180 | 200 | 230 |
| H（mm） | 157 | 160 | 162 | 210 | 214 | 262 |
| ΦD（mm） | 90 | 90 | 90 | 114 | 114 | 144 |

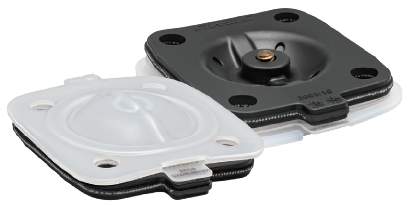

PTFE/PVDF/EPDM 3 層ダイアフラム ※オプション
- 3層構造により耐浸透性が強化されています。
- 塩素や高濃度塩化水素を使用するアプリケーションで大幅に耐久性が向上します。
