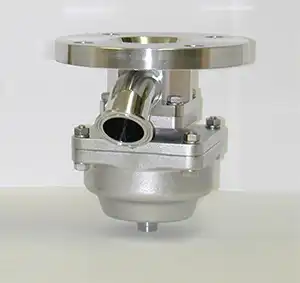

タンクボトムバルブ・タンク弁

SD-B型（標準タイプ）

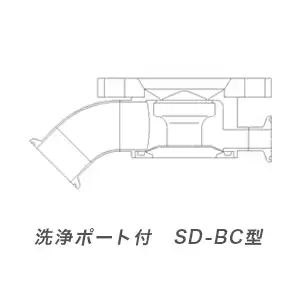

SD-BC型
（洗浄ポート付）

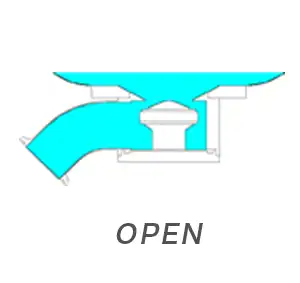

タンク底部にデットスペースができにくい形状のため、撹拌機との組み合わせに最適
撹拌効率が良くなり濃度ムラや未分散を起こしにくい
滞留がほとんどなく、内容物を効率よく排出可能
分解洗浄が可能
摺動部が接液していないため、バルブ内部に残留物が少なく洗浄時間が短縮
タンクへの取付は、直接溶接型とフランジ接続型の2種類

タンクボトムバルブ/タンク弁の特徴

材質	接液部がSUS316L、PTFEですので、溶出や腐食の心配がありません。アクチュエータにもステンレス材を採用していますので、外部の悪雰囲気や結露による腐食の心配はありません。［適合規格］ FDA21CFR 177.1550 USP class Ⅵ

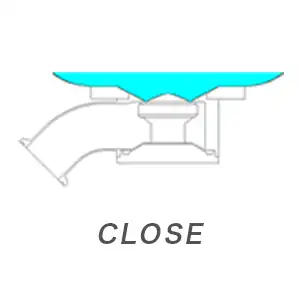

シール	流路のシールは、ステムに取り付けられたPTFE製シーリングをSUSボディ側弁座に押し付けることにより、確実に行われます。ステム側とアクチュエータはダイヤフラムにて遮断されているので、摺動部の接液が原因のコンタミネーションや外部雰囲気の混入による汚染の心配がありません。
無滞留	液溜まりがほとんどありません。特にボールバルブ等に比べて、タンクの製品を効率良く取り出すことができます。
洗浄	残留物が少なく、摺動部が接液していないので、洗浄時間が短縮でき、洗浄水を節約できます。定置洗浄（CIP）対応です。
滅菌	高温対応の材質を使用しておりますので、定置滅菌（SIP）に対応しています。
メンテナンス	ステムがアクチュエータ側に抜ける構造になっていますので、ボディを配管ラインからはずすことなく、メンテナンスが簡単に行えます。
洗浄ポート	CIP、SIP用洗浄ポートの取り付けが可能です。（SD-BC型）
その他	タンク底部にデッドスペースがないので、攪拌に影響を与えず、濃度ムラや未分散を起しません。

選定表

型式選定表

タンクボトムバルブ/タンク弁型式一覧

基本型式
吐出口径	自動弁	手動弁
8A	SD-B（BC）-8 A	SD-B（BC）-8 M
10A	SD-B（BC）-10 A	SD-B（BC）-10 M
15A	SD-B（BC）-15 A	SD-B（BC）-15 M
1.0S 25A	SD-B（BC）-25 A	SD-B（BC）-25 M
1.5S 40A	SD-B（BC）-40 A	SD-B（BC）-40 M
2.0S 50A	SD-B（BC）-50 A	SD-B（BC）-50 M
2.5S 65A	SD-B（BC）-65 A	SD-B（BC）-65 M
3.0S 80A	SD-B（BC）-80 A	SD-B（BC）-80 M
B：洗浄ポートなし BC：洗浄ポート付

吐出側継手
へルール	1
フランジ	2

接液部仕上
バフのみ	1
バフ＋電解研磨	2
コーティング	3

動作モニタ
なし	0
リミットスイッチ	E
近接スイッチ	SE

フランジ
	フランジ規格	8A	10A	15A	1.0S 25A	1.5S 40A	2.0S 50A	2.5S 65A	3.0S 80A
0	直溶接タイプ	◎	◎	◎	◎	◎	◎	◎	◎
1	JIS 5K 65A	×	×	×	◎	◎	◎	×	×
2	JIS 5K 80A	×	×	×	○	○	○	×	×
3	JIS 5K 90A	×	×	×	○	○	○	×	×
4	JIS 10K 65A	×	×	×	◎	◎	◎	×	×
5	JIS 10K 125A	×	×	×	△	△	△	◎	×
6	JIS 10K 150A	×	×	×	△	△	△	○	◎
7	JIS 5K 50A	×	×	×	◎	◎	×	×	×
8	JIS 10K 50A	×	×	×	◎	◎	◎	×	×
9	JIS 10K 40A	×	×	×	○	○	×	×	×
10	JIS 10K 100A	×	×	×	△	△	△	△	×
1.0FE	1.0Sへルール	◎	◎	◎	◎	×	×	×	×
1.5FE	1.5Sへルール	◎	◎	◎	◎	×	×	×	×
FG	JIS 10K 20A	◎	◎	◎	◎	×	×	×	×
◎・・・標準のフランジ又はヘルール ○・・・製作可能 △・・・特注品にて製作可能（要相談） ×・・・製作不可能

タンクボトムバルブ各種寸法例

IOT社製のタンクボトムバルブは、お客様の目的、用途によって各種標準仕様の製品を取り揃えております。各種標準品に関しましては図面をご確認いただけますのでダウンロードしてください。

8～15Aタンクボトムバルブ寸法

タンクボトムバルブ寸法 8～15A

左：手動弁　右：自動弁

手動弁
口径	基本型式	H	L
8A	SD-B（BC）-8M	104	72
10A	SD-B（BC）-10M	104	72
15A	SD-B（BC）-15M	104	72
B：洗浄ポートなし BC：洗浄ポート付

自動弁
口径	基本型式	H	L
8A	SD-B（BC）-8A	126	72
10A	SD-B（BC）-10A	126	72
15A	SD-B（BC）-15A	126	72
B：洗浄ポートなし BC：洗浄ポート付

タンクとフランジ接続

手動弁
口径	基本型式	H	L
8A	SD-B（BC）-8M	93	72
10A	SD-B（BC）-10M	93	72
15A	SD-B（BC）-15M	93	72
B：洗浄ポートなし BC：洗浄ポート付

自動弁
口径	基本型式	H	L
8A	SD-B（BC）-8A	115	72
10A	SD-B（BC）-10A	115	72
15A	SD-B（BC）-15A	115	72
B：洗浄ポートなし BC：洗浄ポート付

1.0～2.0Sタンクボトムバルブ寸法

タンクボトムバルブ寸法 1.0～2.0S

左：手動弁　右：自動弁

手動弁
口径	基本型式	H	L
1.0S	SD-B（BC）-25M	121	91
1.5S	SD-B（BC）-40M	121	96
2.0S	SD-B（BC）-50M	134	110
B：洗浄ポートなし BC：洗浄ポート付

自動弁
口径	基本型式	H	L
1.0S	SD-B（BC）-25A	154	91
1.5S	SD-B（BC）-40A	154	96
2.0S	SD-B（BC）-50A	166	110
B：洗浄ポートなし BC：洗浄ポート付

2.5～3.0Sタンクボトムバルブ寸法

タンクボトムバルブ寸法 2.5～3.0S

左：手動弁　右：自動弁

手動弁
口径	基本型式	H	L
2.5S	SD-B（BC）-65M	242	167
3.0S	SD-B（BC）-80M	254	170
B：洗浄ポートなし BC：洗浄ポート付

自動弁
口径	基本型式	H	L
2.5S	SD-B（BC）-65A	346	167
3.0S	SD-B（BC）-80A	358	170
B：洗浄ポートなし BC：洗浄ポート付

4.0Sはお問い合わせください。

タンクボトムバルブ/タンク弁のオーダーインフォメーション

価格：基本型式、吐出側継手、接液部仕上げ、動作モニタ等のお客様のご要望にあった仕様によりお見積もり差し上げます。
お問い合わせの際に詳細をご連絡ください。
