GEMU製 ダイヤフラムバルブ
GEMU社（ドイツ）はダイヤフラムバルブ、バタフライバルブ、流量計等、流体制御機器の専門メーカーです。医薬品、飲料産業、バイオテクノロジー、化学工業、プロセス工業などで利用されるシステム等に利用されています。
GEMU製 ダイヤフラムバルブ

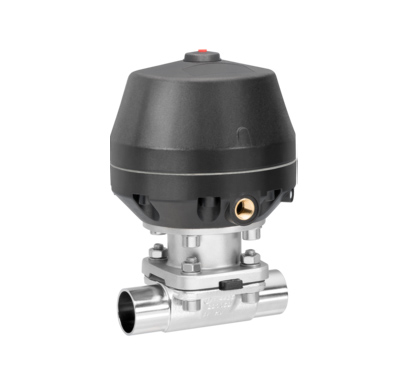

GEMU自動式ダイヤフラムバルブ（樹脂アクチュエーター）
GEMU手動式ダイヤフラムバルブ（樹脂アクチュエーター）

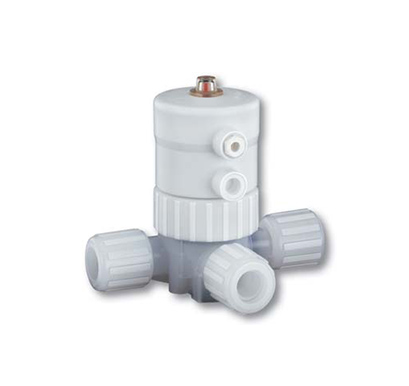

分岐バルブ
（T型バルブ）

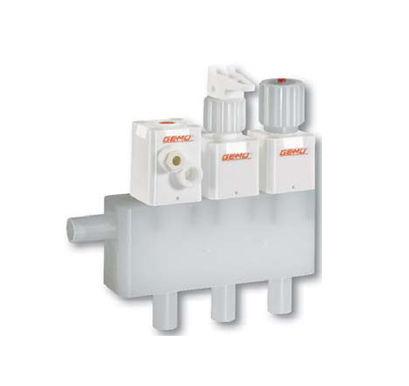

マルチポートバルブ

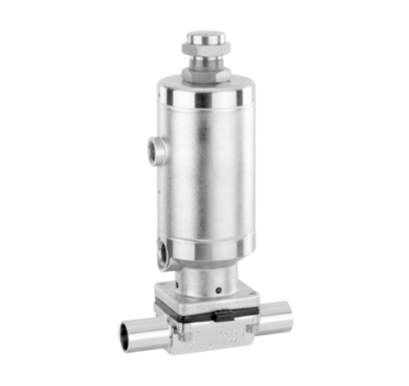

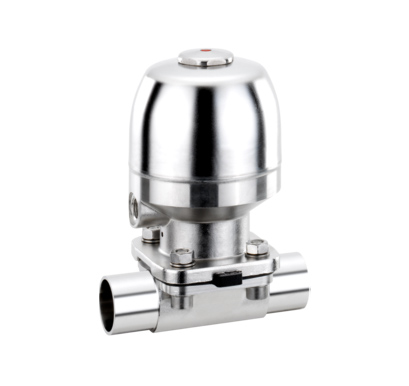

GEMU自動式ダイヤフラムバルブ（SUSアクチュエーター）
GEMU

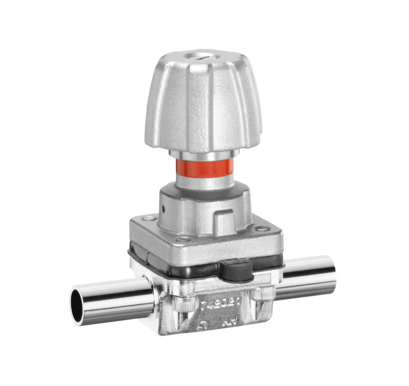

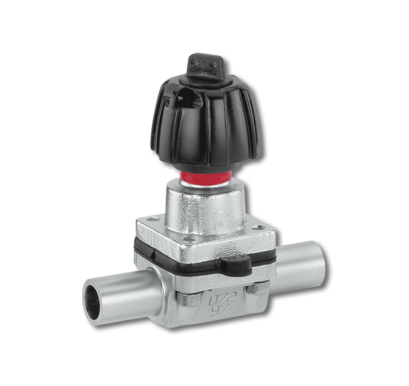

手動ストレートバルブ
2段階式制御バルブ

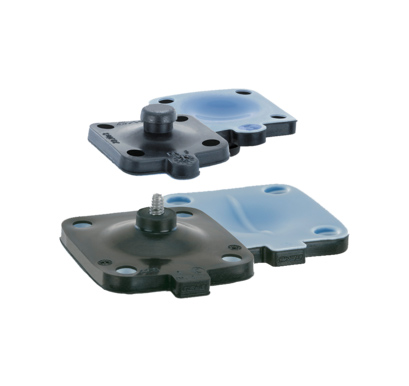

PFAライニング
ダイヤフラムバルブ
SUMONDO

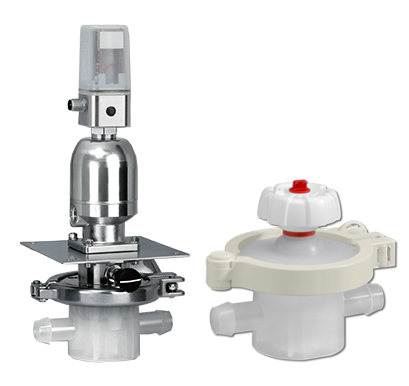

シングルユースダイヤフラムバルブ

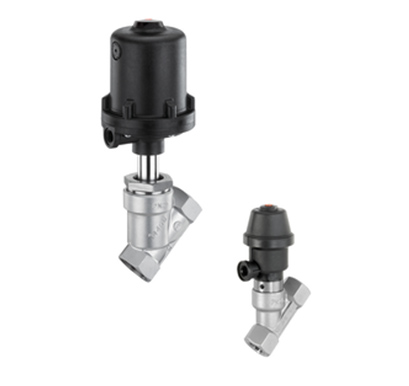

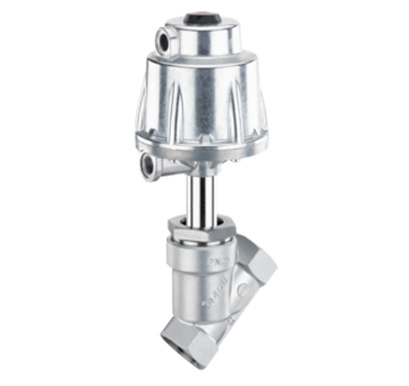

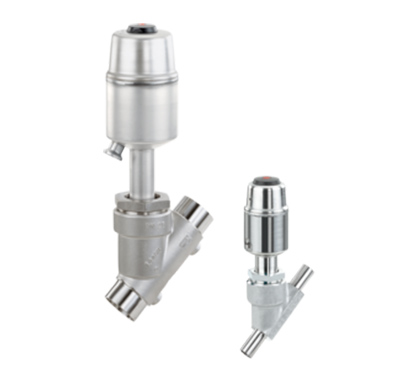

アングルシートバルブ

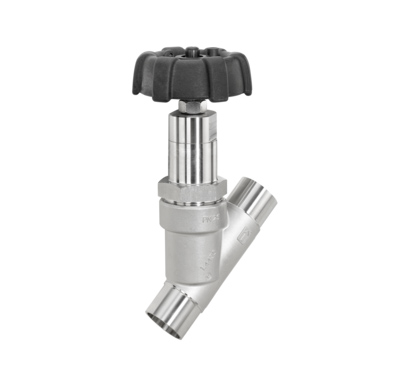

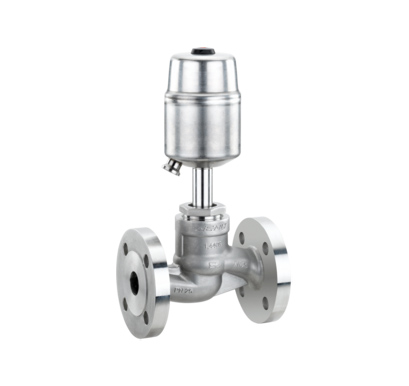

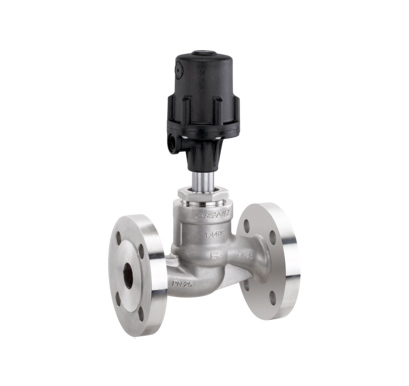

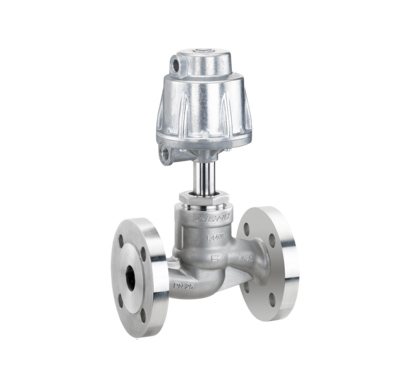

グローブバルブ

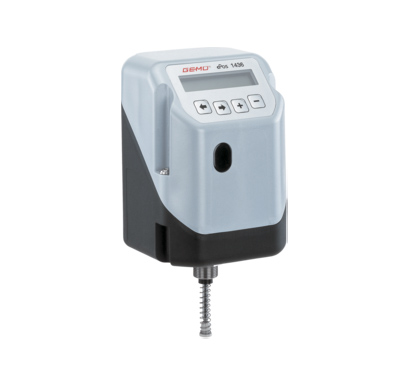

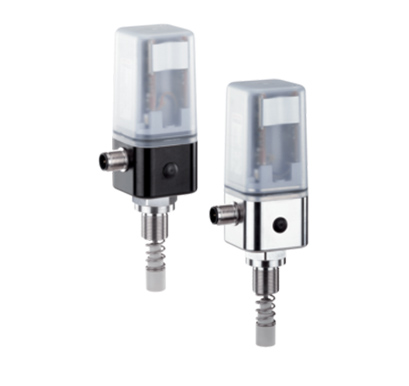

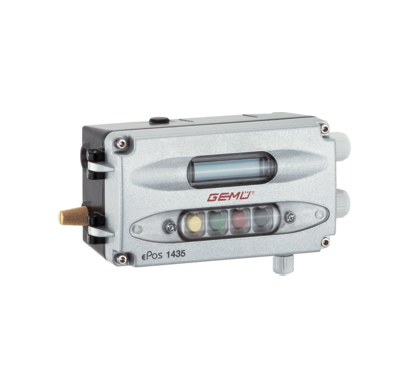

バルブ用アクセサリー
GEMU社（ドイツ）はダイヤフラムバルブ、バタフライバルブ、流量計等、流体制御機器の専門メーカーです。医薬品、飲料産業、バイオテクノロジー、化学工業、プロセス工業などで利用されるシステム等に利用されています。
日本国内における点検修理はGEMU社及び弊社の技術者が行い、予備品の供給は国内に充分な在庫を保有し、すぐに対応できる体制をとっております。
IOTでは、GEMU社製品のお客様のニーズに合わせて加工、販売を行っております。
GEMU（ゲミュー社）製ダイヤフラムバルブの特徴
- 不活性ガスや腐食性の流体、また純度を要求させる製薬、食品等に最適なダイヤフラムバルブ

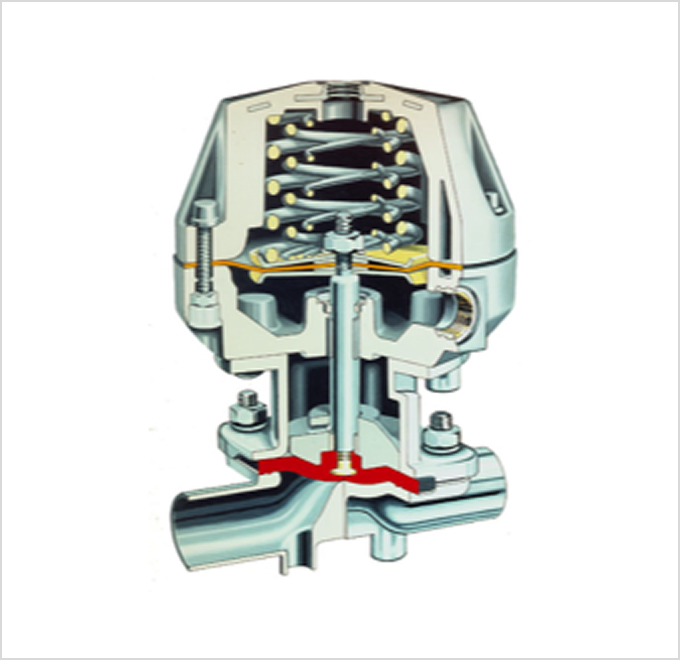

- アクチュエータに連結した先端にシール用ダイヤフラムを装着し、この上下運動により流路を開閉
- 手動弁、自動弁があり、自動弁には空気式、電気式の各種をお取りそろえ

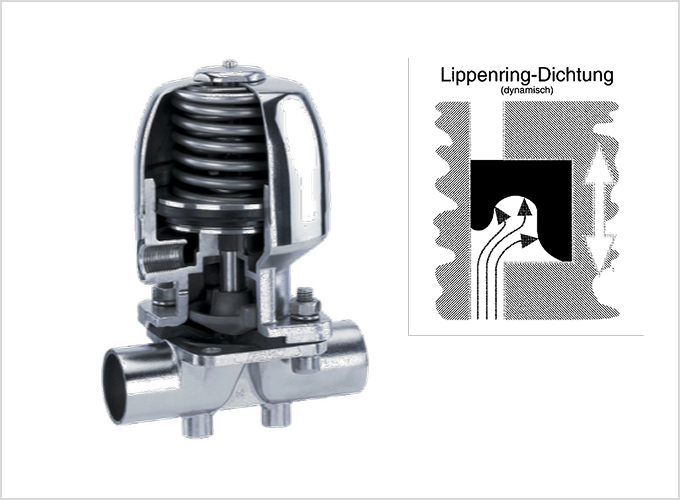

- 耐久性が高いダイヤフラム

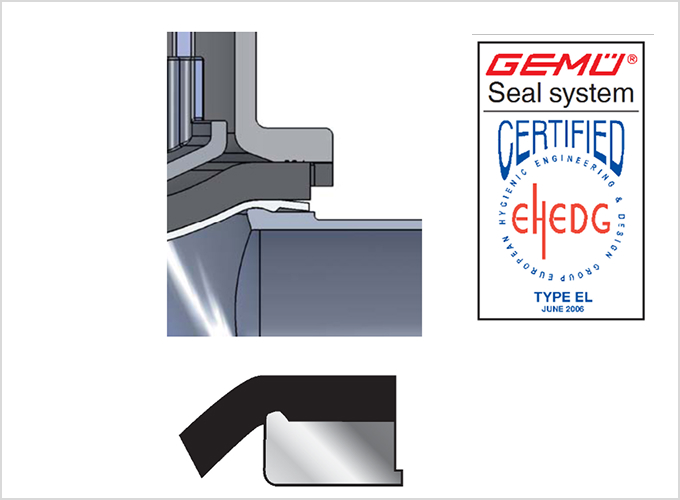

- アクチュエータへの漏れがなく、汚染の心配もなし
- 開閉によるパーティクルの発生数が極めて少ない
- 手動バルブのハンドルにストッパーが付いているので、閉め過ぎによるダイヤフラムの損傷を防止
- 不純物が極めて少ないSUS316Lボディを採用
- ハンドル、アクチュエータが樹脂製のため軽量
- 最高使用温度：150℃（蒸気滅菌時）
- 手動弁は全てオートクレーブに対応

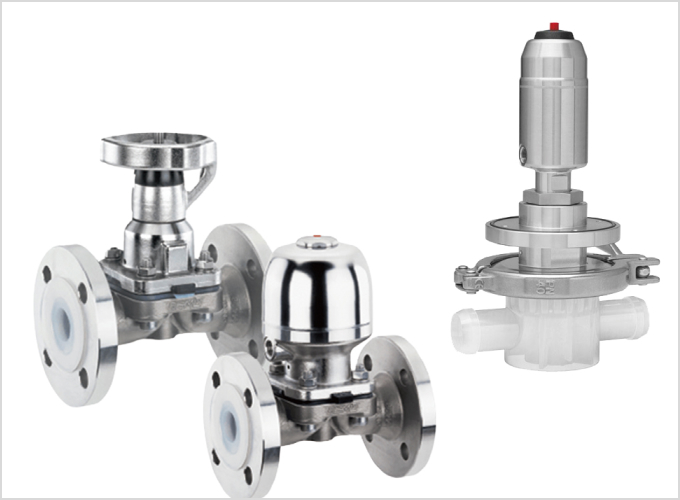

- ダイヤフラムとボディを口径により共通化しているため、予備品の数を減らせます
- アクセサリーが充実しており、様々な制御、外部への出力に対応
- ブロック弁、T型弁、枝弁等、様々な流れの制御に合わせた選定を自由に
- 液溜りなし（水平配管の場合、バルブを傾けることにより液溜りを防止）
GEMU（ゲミュー社）製ダイヤフラムバルブの選定表
GEMU（ゲミュー社）製ダイヤフラムバルブの共通仕様
| 口径 | 駆動 方式 |
基本型式 |
|---|---|---|
| 3A-1/4" | 自動 手動 |
605/8/D5940 601/8/D5940 |
| 3A-3/8" | 自動 手動 |
605/10/D5940 601/10/D5940 |
| 3A-1/2" | 自動 手動 |
605/15/D5940 601/15/D5940 |
| 8A | 自動 手動 |
605/8/D3640 601/8/D3640 |
| 3A-3/4" | 自動 手動 |
625/20/D5940 612/20/D5940 |
| 10A | 自動 手動 |
625/10/D8H40 612/10/D8H40 |
| 15A | 自動 手動 |
625/15/D8H40 612/15/D8H40 |
| 1.0S （25A） |
自動 手動 |
687/25/D8F40 673/25/D8F40 |
| 1.5S （40A） |
自動 手動 |
687/40/D8F40 673/40/D8F40 |
| 2.0S （50A） |
自動 手動 |
687/50/D3540 673/50/D3540 |
| 2.5S （65A） |
自動 手動 |
687/65/D3540 672/65/D3540 |
| 3.0S （80A） |
自動 手動 |
687/80/D3540 672/80/D3540 |
| 4.0S （100A） |
自動 手動 |
687/100/D3540 672/100/D3540 |
- 自動（空気圧駆動）
| 口径 | 接液部材質 | |
|---|---|---|
| EPDM | PTFE | |
| 8A | 3A | 54 |
| 10A | 13 | 54、5M |
| 15A | 13 | 54、5M |
| 1.0S （25A） |
13 | 54、5M |
| 1.5S （40A） |
13 | 54、5M |
| 2.0S （50A） |
13 | 54、5M |
| 2.5S （65A） |
13 | 54、5M |
| 3.0S （80A） |
13 | 54、5M |
| 4.0S （100A） |
13 | 54、5M |
- 54：一体型、5M：分離型
| 口径 | 接液部材質 | |
|---|---|---|
| EPDM | PTFE | |
| 8A | 3A | 54 |
| 10A | 13 | 54、5M |
| 15A | 13 | 54、5M |
| 1.0S （25A） |
13 | 54、5M |
| 1.5S （40A） |
13 | 54、5M |
| 2.0S （50A） |
13 | 54、5M |
| 2.5S （65A） |
13 | 54、5M |
| 3.0S （80A） |
13 | 54、5M |
| 4.0S （100A） |
13 | 54、5M |
- NC：ノーマルクローズ
- NO：ノーマルオープン
- DA：ダブルアクティング
| なし（Butt weld） | 0 |
|---|---|
| へルール | 1 |
| フランジ | 2 |
| バフ#400研磨 ＋ 電解研磨 |
2 |
|---|
| メカ式 （インジケータ） |
M |
|---|---|
| 電気式 | E |
